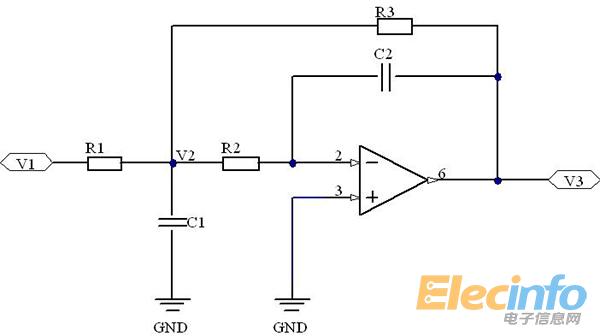

多重反饋型低通濾波器
列寫電路方程如下:
化簡后可得到:
當R1 = R2 = R3 = R 時,上面的式子可以化簡為:
可以看出輸入輸出關系是典型的二階低通濾波器。
因此,設C =sqrt(C1*C2),則根據品質因數Q 可以確定兩個電容的容值。

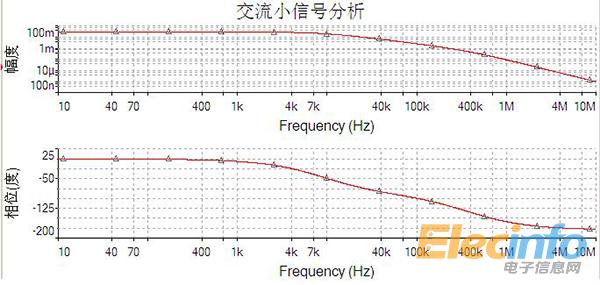

下面是個仿真實例,R1 = R2 = R3 = 1k,C1 = 51nF,C2 = 5.1nF,因此截止頻率約為10kHz,運算放大器采用OP27。頻響特性如下圖所示。
頻率響應
經由公式計算月上圖的結果對比可以看出,這個電路的頻響特性還是蠻不錯的。尤其是高頻時的衰減特性比Sallen-Key 要好的多。
